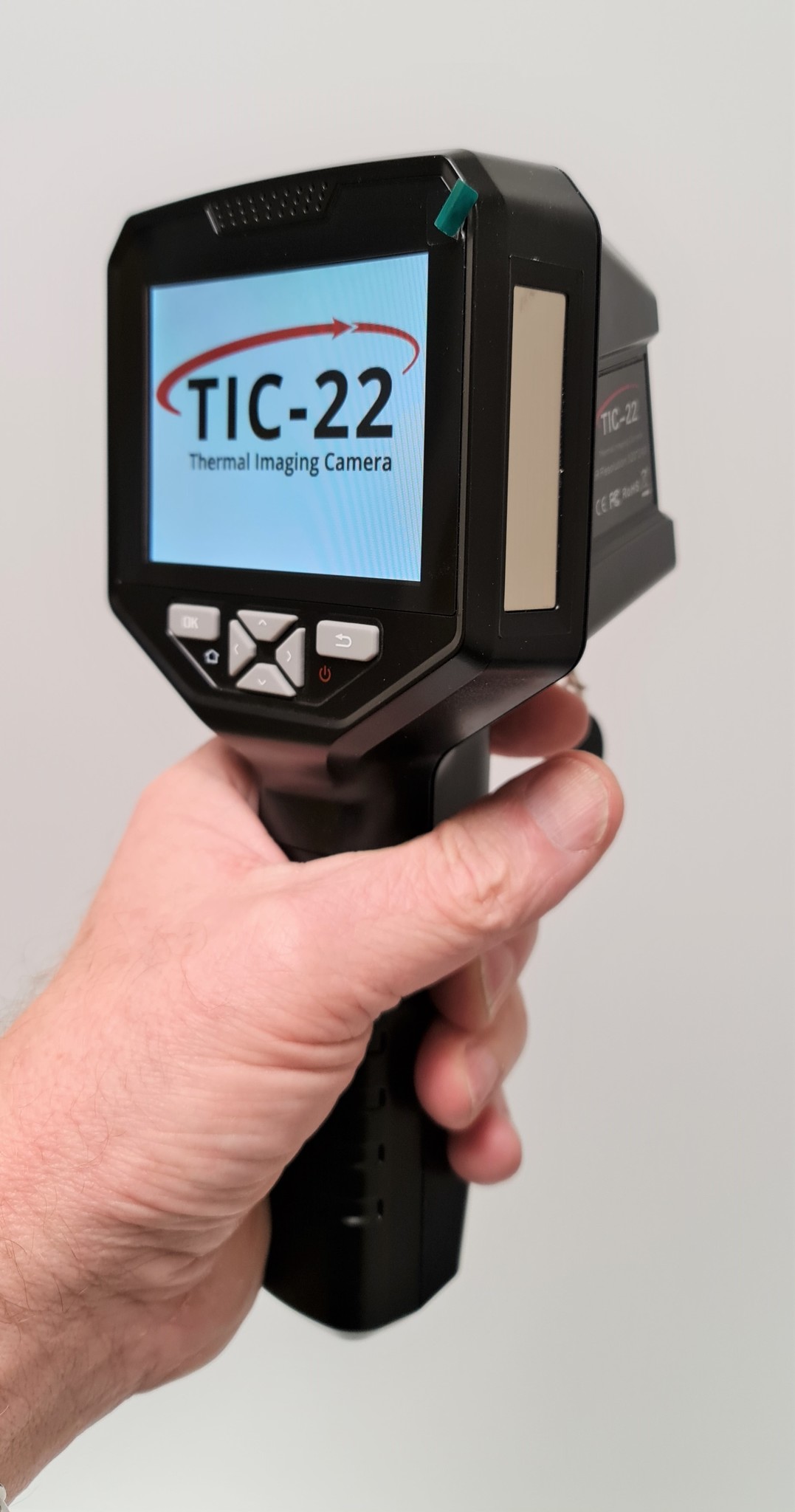

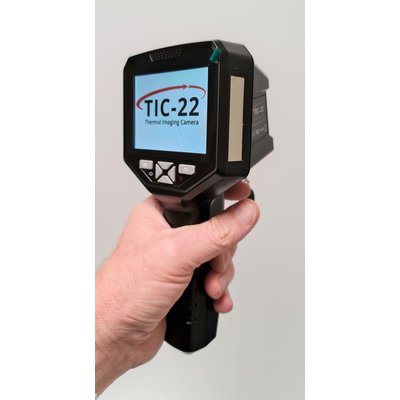

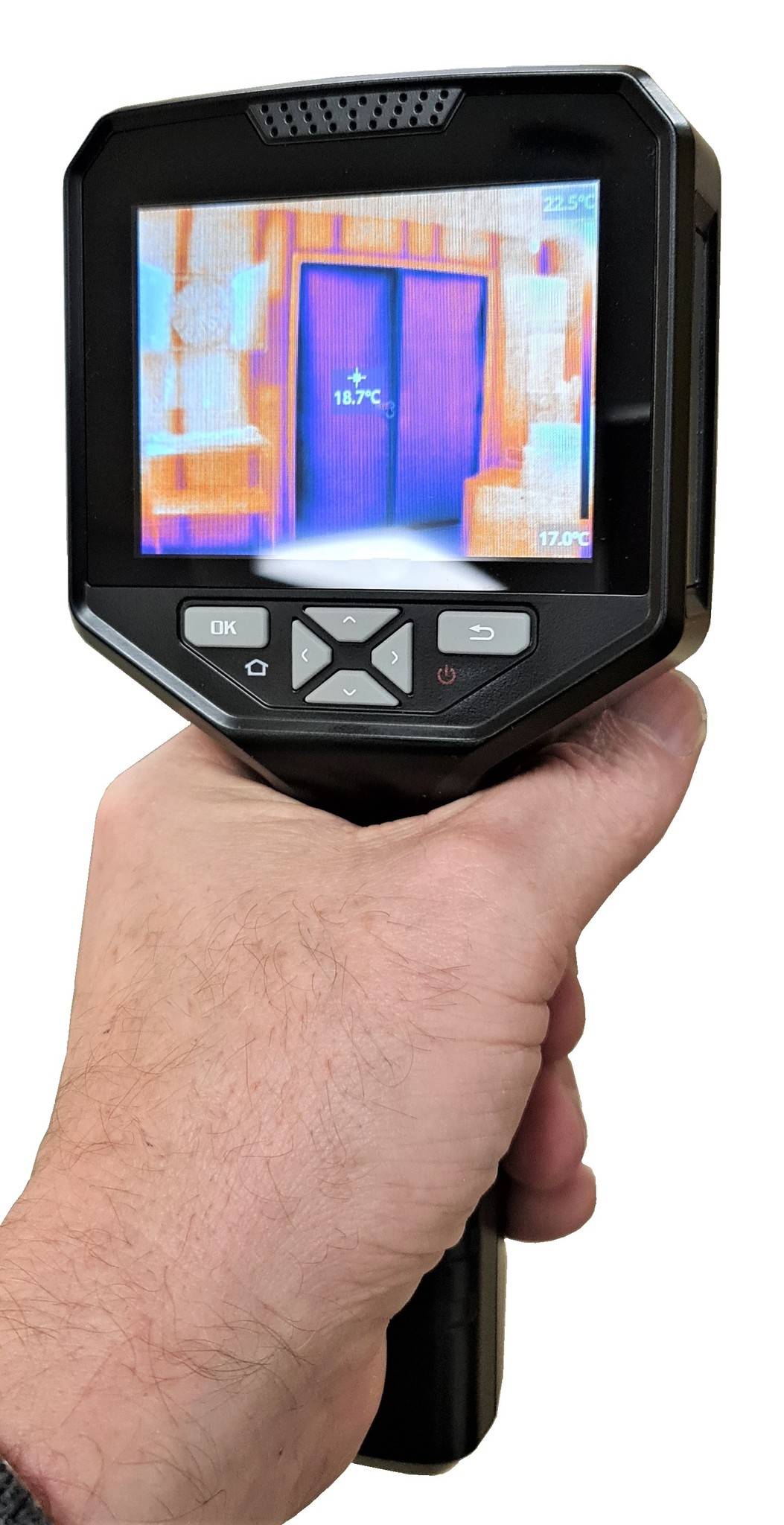

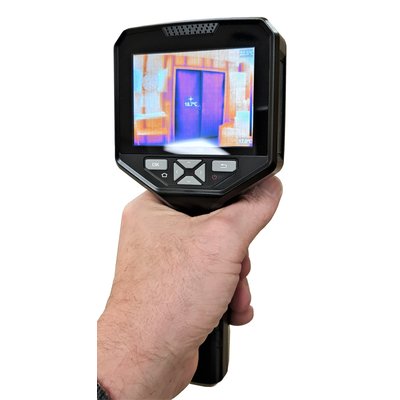

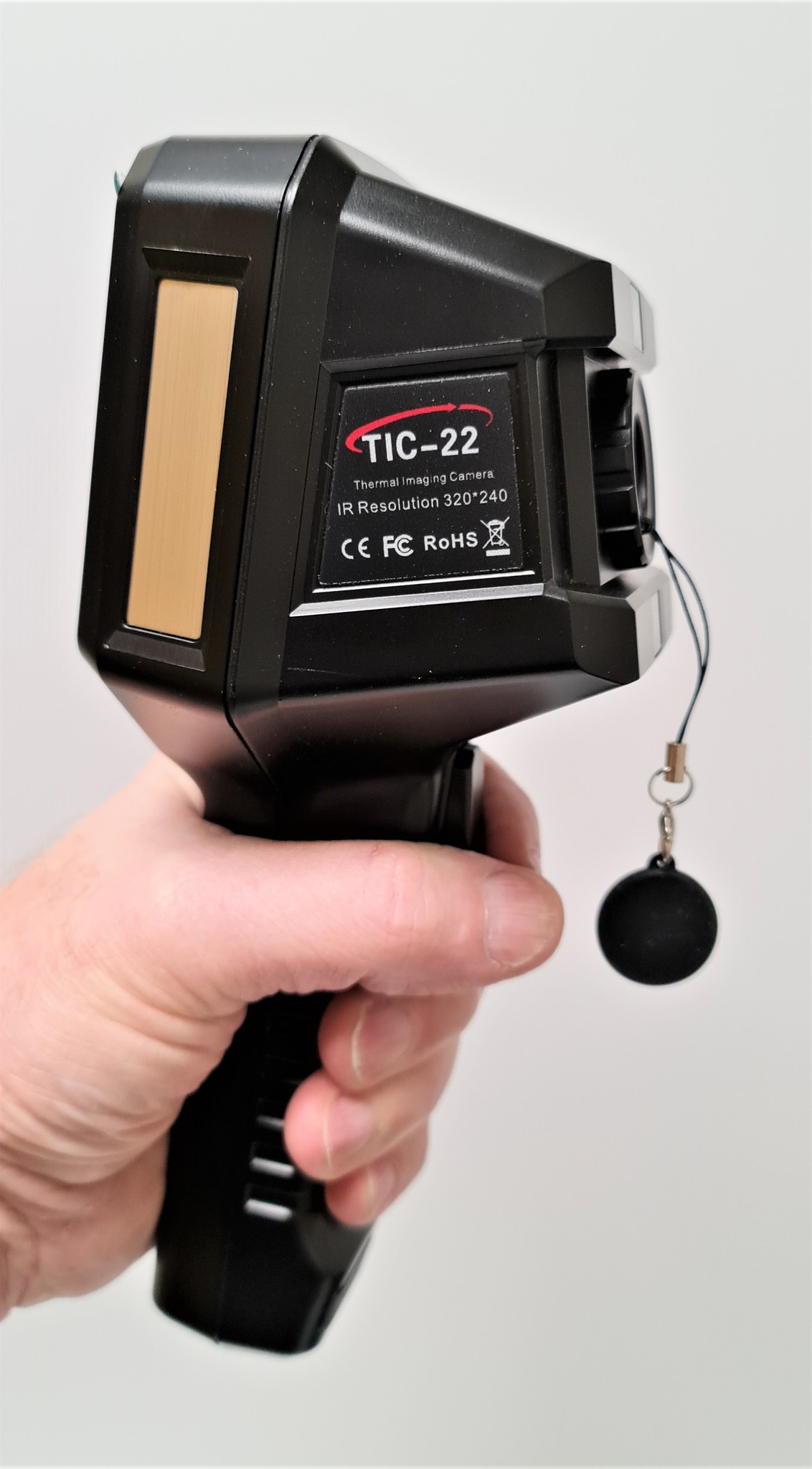

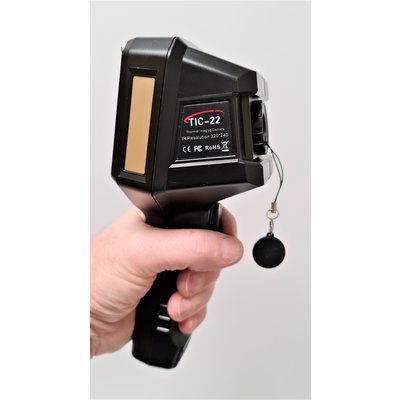

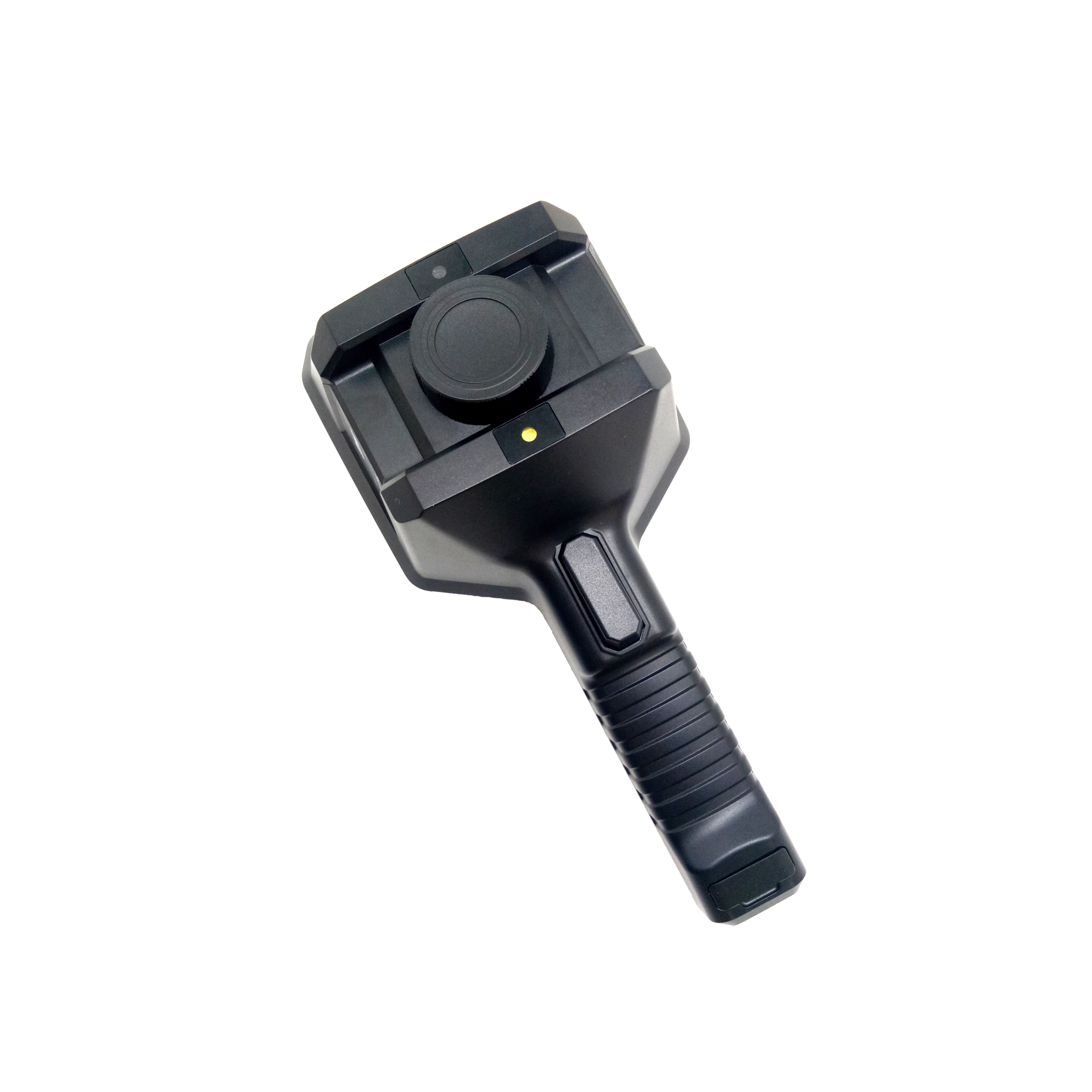

De TIC-22 infrarood warmtebeeldcamera is een handheld-apparaat met hoge precisie voor warmtebeeldtechnologie.
Het combineert thermische beeldvorming ( 320x240 thermische pixels) en zichtbaar licht ( 640x480 Pixels)
om de beeldvorming van het gemeten object weer te geven,
wat meet al pixeltemperatuur van het doelvoorwerp, kan abnormaal snel lokaliseren
temperatuurpunt, om de diagnostische tijd van de gebruikers te verkorten.

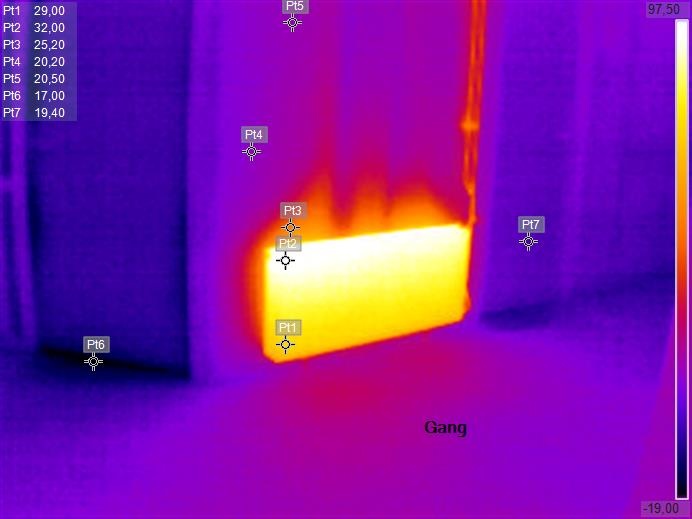

1. Hoge resolutie afbeeldingen.
De hoge resolutie is 320x240, waardoor het gemeten object duidelijker kan worden waargenomen.
Met 8 paletten kan het worden aangepast aan meer scènes voor temperatuurmeting.
Ondersteunt nauwkeurige temperatuurmeting van -10 ° C tot 450 ° C (± 2 ° C of ± 2%).
2. Ondersteuning van meerdere beeldweergavemodi.
Onder elk palet kunnen drie verschillende beeldverbeteringsmodi worden geselecteerd om te
passen bij verschillende testobjecten en omgevingstemperaturen, en u kunt ervoor kiezen om het
testobject zelf of achtergronddetails te markeren.
3. Beeldverbetering.

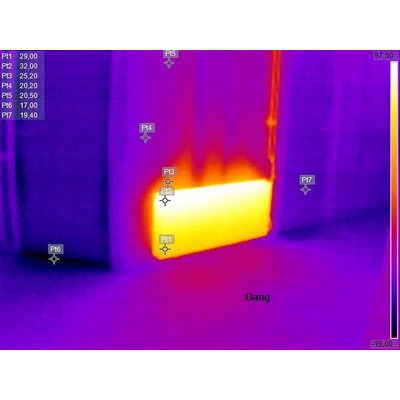

Het ondersteunt centrale temperatuurmeting en continu volgen van hoge en lage temperaturen,
en kan andere hoge en lage temperatuurinterferentie afschermen door in bepaalde gebieden
hoge en lage temperatuur te selecteren.

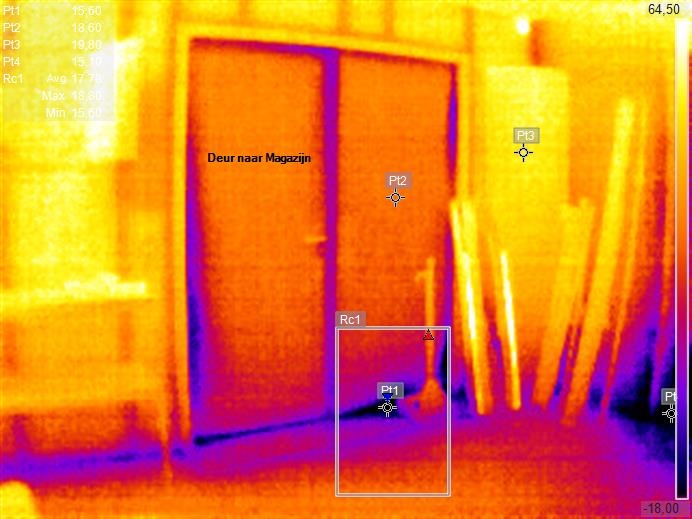

4. Flexibele temperatuurmeting.
Ondersteuning middelpunt temperatuurmeting en continu volgen van hoge en lage temperatuur,

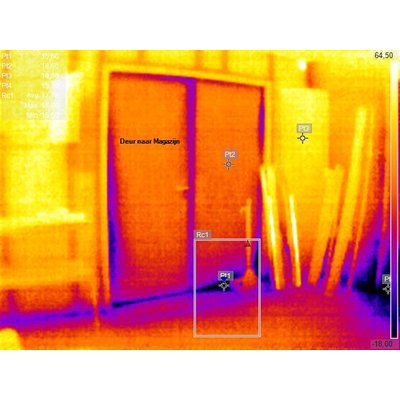

regionale temperatuurmeting, zichtbaar licht modus temperatuurmeting,
5. Temperatuuralarm.
De hoge en lage temperatuurdrempels kunnen worden ingesteld en er wordt een alarm gegenereerd
wanneer de drempelwaarde hoger of lager is.
6. Wifi.
Door wifi in te schakelen, kunt u de foto's die met de warmtebeeld camera TIC-22 zijn gemaakt,
op elk moment direct naar een pc of Android-apparaat overbrengen en kunt u verschillende
analyses op de foto's uitvoeren zonder een datakabel te gebruiken
(met de datakabel kunnen de foto's ook gekopieerd worden naar een pc of Android-apparaat).
7. Beeldbehoud en -analyse.
Sla tijdens het fotograferen de foto elke keer op in Tiff-formaat,
de foto bevat 3 frames met afbeeldingen tegelijkertijd, u kunt verschillende conventionele
weergavesoftware gebruiken om verschillende frames te bekijken

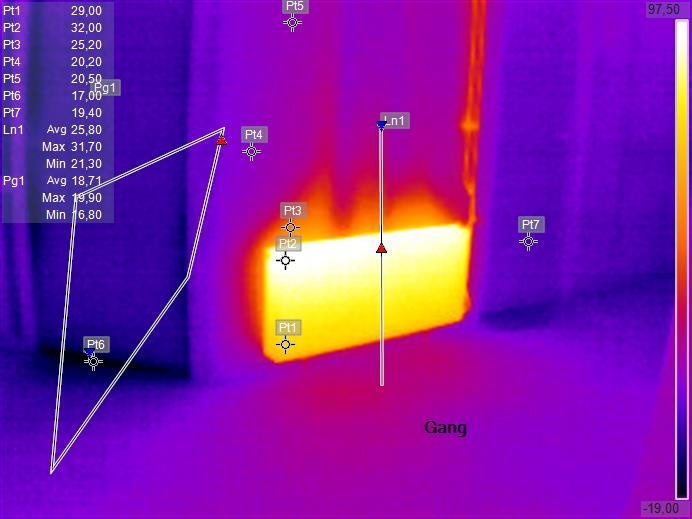

(alleen via onze beeldanalysesoftware kunt u de temperatuur van elke beeldpixel bekijken ,normale weergave
De software kan alleen afbeeldingen bekijken, temperatuur punten toevoegen)

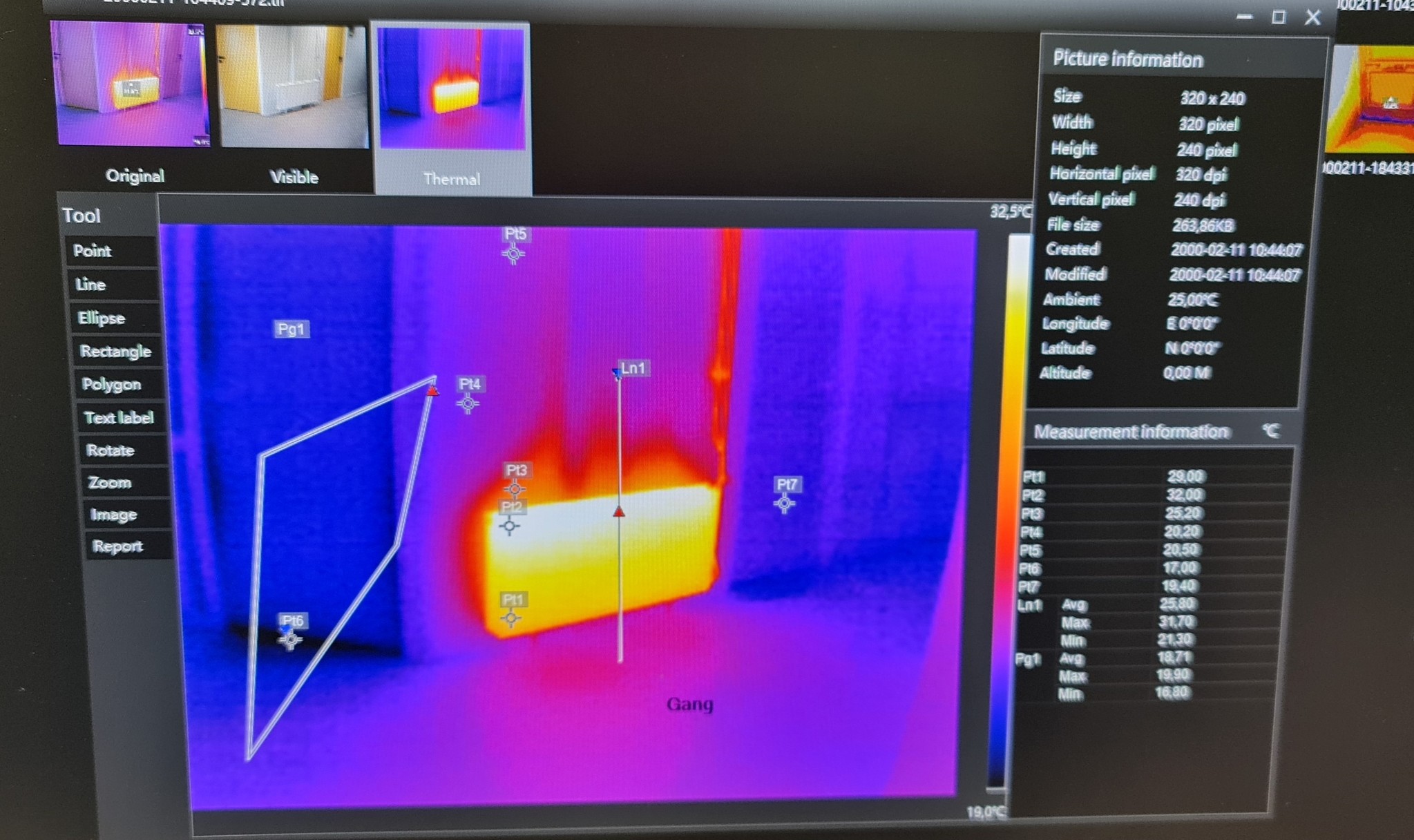

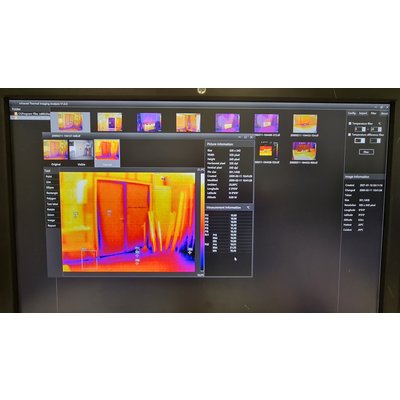

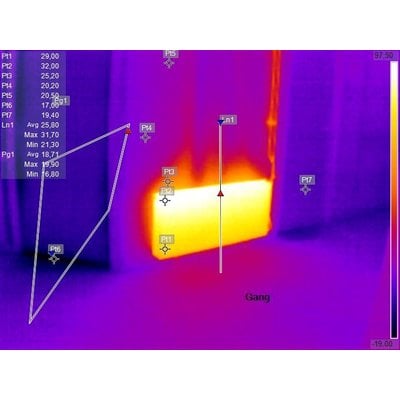

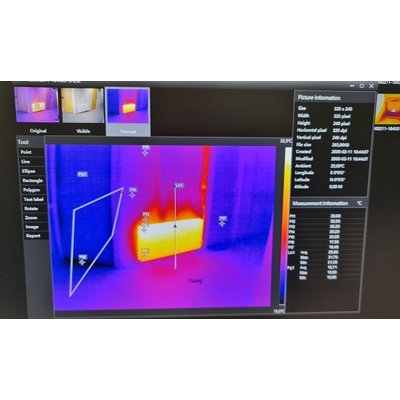

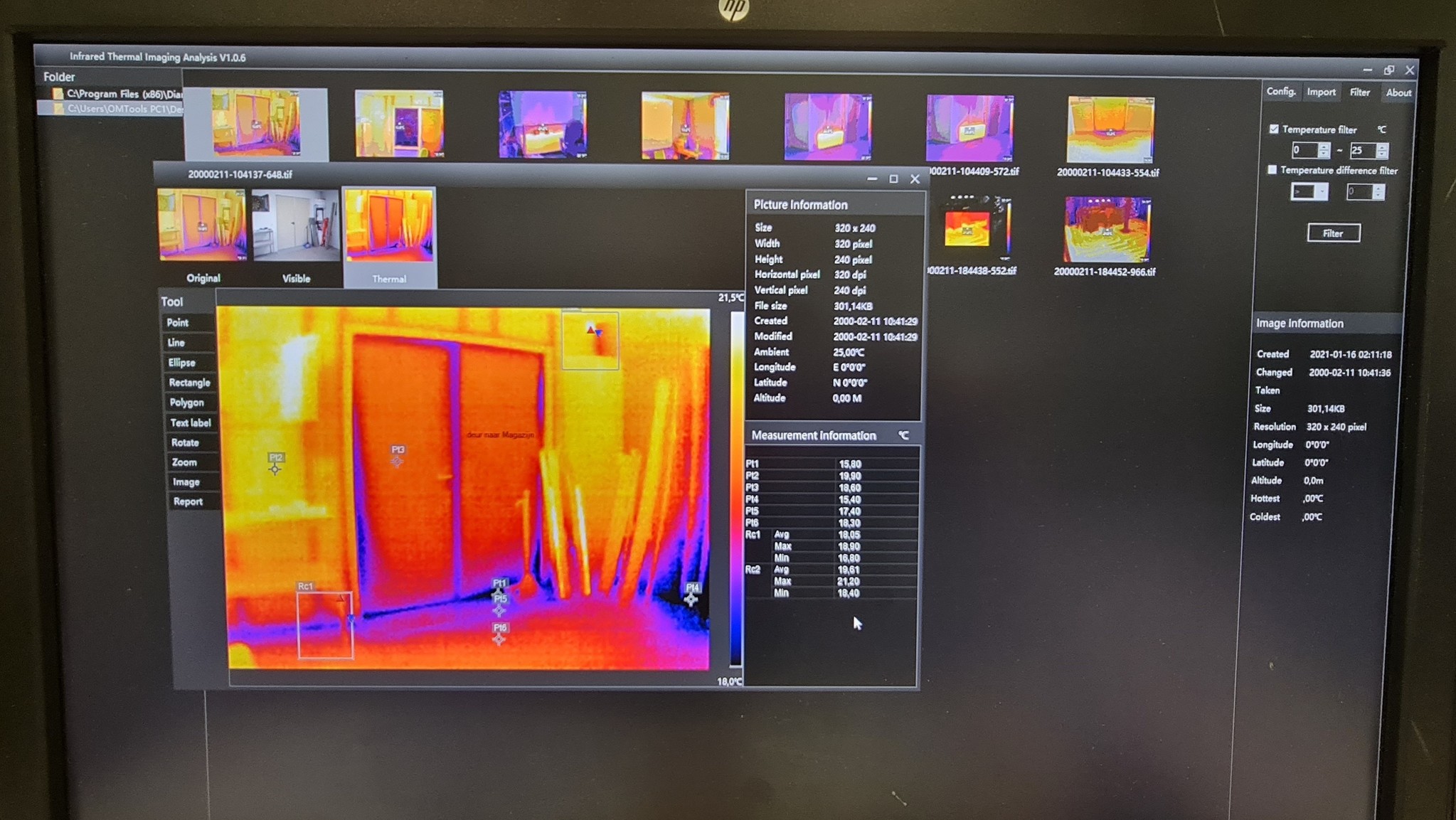

8. Analysesoftware.
Nadat de afbeeldingen in de meegeleverde analysesoftware zijn geïmporteerd,
kunnen de gefotografeerde afbeeldingen voorlopig worden gescreend op basis van het
temperatuurbereik en het temperatuurverschil van de afbeeldingen om onnodige afbeeldingen te
filteren en de productie-efficiëntie te verbeteren.
|
Parameter |
Specificatie's |
|
|
Infrared Thermal Imaging |
Resolutie |
320x240 Thermische pixels |
|
Frequentie band |
8~14um |
|
|
Frequentie |
9Hz |
|
|
NETD |
70mK@25°C (77°C) |
|
|
Kijkhoek |
Horizontaal 34.4°, verticaal 25.8 |
|
|
Lens |
6.5mm |
|
|
Temperatuur range |
-20°C ~ 330°C , can display to >600°C |
|
|
Temperatuur gemeten nauwkeurigheid |
±2°C or ±2% |
|
|
Temperature measurement |
Hottest, coldest, central point, zone area temperature measurement |
|
|
kleuren palet |
Tyrian, white hot, black hot, iron, rainbow, glory, Hottest, coldest. |
|
|
Zichtbare camera |
Resolutie |
640x480 pixels |
|
Frequentie |
25Hz |
|
|
LED lamp |
Aanwezig |
|
|
Display |
Display Resolutie |
320x240 |
|
Display Groote |
3.5 inch |
|
|
Image mode |
Outline fusion, overlay fusion, picture-in-picture, infrared thermal imaging, visible light |
|
|
General |
Working time |
5000mah battery, >4 hours in 25°C (77°F) |
|
Battery Charge |
Built-in battery, it is recommended to use +5V & ≥2A universal USB charger |
|
|
WiFi |
Support App and PC software data transmission |
|
|
Werk temperatuur |
-20°C~+60°C (-4°F ~ 140°F) |
|
|
Opslag temperatuur |
-40°C~+85°C (-40°F ~185°F) |
|
|
Water en stof bestendig |
IP54 |
|
|
Camera Afmetingen |
230mm x 100mm x 90mm |
|
|
Netto gewicht |
420g |
|
|
Verpakkings afmetingen |
270mm x 150mm x 120mm |
|
|
Totaal gewicht |
970g |
|
|
Geheugen |
Opslag capaciteit |
Built-in memory, about 6.6G available, can store more than 20,000 pictures |
|
Foto bestand opslag |
Tergelijkertijd opslag van infrarood foto, zichtbaar licht and fusion foto's |
|
|
|
File format |
TIFF format, support full frame pictures temperature analysis |
|
Image analysis |
Windows platform analysis software |
Provide professional analysis functions to analyze full pixels temperature analysis |
|
Android platform analysis software |
Provide professional analysis functions to analyze full pixels temperature analysis |
|
|
Interface |
Data and charging interface |
USB Type-C(Support battery charging and data transmission) |
|
Secondary development |
Open interface |
Provide WiFi interface SDK for secondary development |

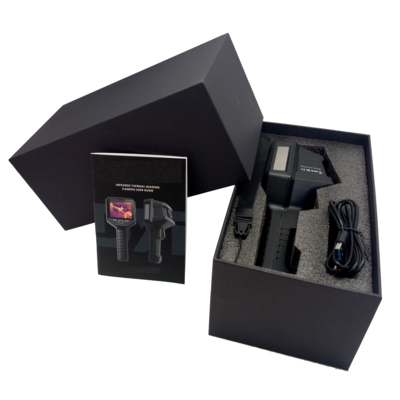

Wordt geleverd met:
TIC-22 warmtebeeld camera * 1,
USB type C data kabel * 1,
Handleiding,
in Koffer
